[OpenGL] 11. OpenGL과 수학

그래픽스 프로그래밍에서 수학은 빼놓을 수 없다.

이번 포스트에서는 glm이라는 오픈소스 header-only 수학 라이브러리를 사용해 간단한 Projection Matrix 행렬 연산을 코드에 추가해보겠다.

<현재까지의 코드를 실행하면 텍스쳐 비율이 어딘가 이상한 것을 알 수 있는데, 이는 OpenGL이 default projection matrix을 -1에서 1까지로 해놓았지만(1:1) 코드 내에선 창 사이즈를 640x480(4:3)으로 해두어 비율이 맞지 않아 발생하는 문제이다. 이러한 문제들을 해결하는 데 벡터와 행렬을 이용한 수학적 연산이 필요하다.>

<편의를 위해 include Directories에 src\vendor를 추가했다.>

<이제 stb_image를 비롯한 외부 라이브러리를 include할 때 vendor 안에만 넣어두면 굳이 명시적으로 vendor\를 입력할 필요가 없다>

<glm 소스코드 중 dummy.cpp라는 파일을 프로젝트에서 제거해주는 것이 권장된다. 안에 main함수가 있어 기존 main과 충돌할 우려가 있다.>

Application.cpp

// Include GLEW
#include <GL/glew.h>

// Include GLFW
#include <GLFW/glfw3.h>

#include <iostream>

#include "VertexBuffer.h"
#include "VertexArray.h"
#include "IndexBuffer.h"
#include "Shader.h"
#include "Renderer.h"
#include "Texture.h"

#include "glm/glm.hpp" // 라이브러리 사용
#include "glm/gtc/matrix_transform.hpp" // 라이브러리 사용

GLFWwindow* InitWindow()
{
    // Initialise GLFW
    if( !glfwInit() )
    {
        fprintf( stderr, "Failed to initialize GLFW\n" );
        getchar();
        return nullptr;
    }

    glfwWindowHint(GLFW_SAMPLES, 4);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
    glfwWindowHint(GLFW_OPENGL_FORWARD_COMPAT, GL_TRUE); // To make MacOS happy; should not be needed
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);

    // Open a window and create its OpenGL context
    GLFWwindow* window = glfwCreateWindow( 1024, 768, "Tutorial 02 - Red triangle", NULL, NULL);
    if( window == NULL ){
        fprintf( stderr, "Failed to open GLFW window. If you have an Intel GPU, they are not 3.3 compatible. Try the 2.1 version of the tutorials.\n" );
        getchar();
        glfwTerminate();
        return nullptr;

    }
    glfwMakeContextCurrent(window);

    // Initialize GLEW
    glewExperimental = true; // Needed for core profile
    if (glewInit() != GLEW_OK) {
        fprintf(stderr, "Failed to initialize GLEW\n");
        getchar();
        glfwTerminate();
        return nullptr;
    }

    std::cout << "Using GL Version: " << glGetString(GL_VERSION) << std::endl;

    // Ensure we can capture the escape key being pressed below
    glfwSetInputMode(window, GLFW_STICKY_KEYS, GL_TRUE);

    return window;
}

int main( void )
{
    GLFWwindow* window = InitWindow();
    if (!window)
        return -1;

    float positions[] = {
        -0.5f, -0.5f, 0.0f, 0.0f, // 0
         0.5f, -0.5f, 1.0f, 0.0f, // 1
         0.5f,  0.5f, 1.0f, 1.0f, // 2
        -0.5f,  0.5f, 0.0f, 1.0f  // 3
    };

    unsigned int indices[] = {
        0, 1, 2,
        2, 3, 0
    };

    GLCall( glEnable(GL_BLEND) );
    GLCall( glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA) );

    {
        VertexArray va;
        VertexBuffer vb(positions, 4 * 4 * sizeof(float));
        IndexBuffer ib(indices, 6);

        glm::mat4 proj = glm::ortho(-2.0f, 2.0f, -1.5f, 1.5f, -1.0f, 1.0f);
        /*
        4x4 행렬을 만든다. glm::ortho는 orthographic matrix를 의미하는 것으로,
        이는 그래픽스에서 사용되는 특수한 형태의 행렬로(아래 사진 참고), parallel projection
        혹은 orthographic projection에 사용되는 행렬이다.
        parallel projection이란 3d 물체를 2d 평면에 나타낼 때 원근을 무시하고 나타내는 방식이다.
        (unity 뷰의 orthographic 모드 생각하면 편하다)

        -2(left), 2(right), -1.5(bottom), 1.5(top) 을 의미하며 이는 곧 4:3 평면을 나타낸다.
        -1, 1은 각각 near, far을 의미한다.
       	해당 행렬의 구조나 각 수치의 구체적인 의미에 대해서는 orthographic matrix 참고.
        참고: https://zamezzz.tistory.com/98

        이렇게 만든 행렬에 우리는 vertexBuffer의 positions 좌표들을 곱해주는 것으로
        비율을 조정할 수 있다. 이는 cpu side에서 해도 되지만, 속도를 위해 셰이더로
        이 행렬을 전달해 gpu에서 수학연산을 하겠다.
        (아래 Basic.shader 코드 참고)

        projection matrix에 대한 자세한 내용은 다음 포스트에서 다루겠다
        */

        VertexBufferLayout layout;
        layout.AddFloat(2);
        layout.AddFloat(2);

        va.AddBuffer(vb, layout);

        Shader shader("res/shaders/Basic.shader");
        shader.Bind();
        shader.SetUniform4f("u_Color", 0.0f, 0.3f, 0.8f, 1.0f);
        shader.SetUniformMat4f("u_MVP", proj); // 셰이더 uniform에 전달
        //주의: 전달하기 위해 SetUniformMat4f 함수를 Shader.h랑 Shader.cpp에 구현해두어야 함.
        //아래 코드 참조.

        Texture texture("res/textures/phone.png");
        texture.Bind();
        shader.SetUniform1i("u_Texture", 0);

        float red = 0.0f;
        float step = 0.05f;

        Renderer renderer;

        do {
            renderer.Clear();

            shader.Bind();
            shader.SetUniform4f("u_Color", red, 0.3, 0.8, 1.0);

            renderer.Draw(va, ib, shader);

            // Swap buffers
            glfwSwapBuffers(window);
            glfwPollEvents();

            // increment red
            if (red < 0.0f || red > 1.0f)
                step *= -1.0;
            red += step;

        } // Check if the ESC key was pressed or the window was closed
        while( glfwGetKey(window, GLFW_KEY_ESCAPE ) != GLFW_PRESS &&
                glfwWindowShouldClose(window) == 0 );
    }

    // Close OpenGL window and terminate GLFW
    glfwTerminate();

    return 0;
}

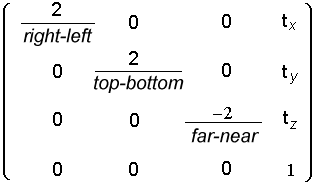

<orthographic matrix/parallel projection에 사용되는 matrix이다.>

Basic.shader

#shader vertex
#version 330 core
layout(location = 0) in vec4 position;
layout(location = 1) in vec2 texCoord;

out vec2 v_TexCoord;

uniform mat4 u_MVP; // Model View Projection Matrix
/*
현재로써는 일단 Projection Matrix만 사용중이다.
*/

void main()
{
  gl_Position = u_MVP * position; // vec4 position에 mat4 MVP(사실 현재는 Projection Matrix)를 곱해준다.
  v_TexCoord = texCoord;
}

#shader fragment
#version 330 core

layout(location = 0) out vec4 color;

in vec2 v_TexCoord;

uniform vec4 u_Color;
uniform sampler2D u_Texture;

void main()
{
  vec4 texColor = texture(u_Texture, v_TexCoord);
  color = texColor;
}

Shader.h

#pragma once

#include <string>
#include <unordered_map>

#include "glm/glm.hpp"

struct ShaderProgramSource
{
    std::string VertexSource;
    std::string FragmentSource;
};

class Shader
{
    private:
        unsigned int m_RendererID;
        std::string m_FilePath;
        std::unordered_map<std::string, int> m_UniformLocationCache;

    public:
        Shader(const std::string& filepath);
        ~Shader();

        void Bind() const;
        void Unbind() const;

        // Set uniforms
        void SetUniform1i(const std::string& name, int value);
        void SetUniform1f(const std::string& name, float value);
        void SetUniform4f(const std::string& name, float f0, float f1, float f2, float f3);
        void SetUniformMat4f(const std::string& name, const glm::mat4& matrix); // 행렬 추가 함수 제작

    private:
        int GetUniformLocation(const std::string& name);
        struct ShaderProgramSource ParseShader(const std::string& filepath);
        unsigned int CompileShader(unsigned int type, const std::string& source);
        unsigned int CreateShader(const std::string& vertexShader, const std::string& fragmentShader);

};

Shader.cpp

...
void Shader::SetUniformMat4f(const std::string& name, const glm::mat4& matrix)
{
    GLCall( glUniformMatrix4fv(GetUniformLocation(name), 1, GL_FALSE, &matrix[0][0]) );
    // glUniformMatrix4fv(uniform, count(갯수), Row-major인지(true) Column-major인지(false), 행렬)
}
...

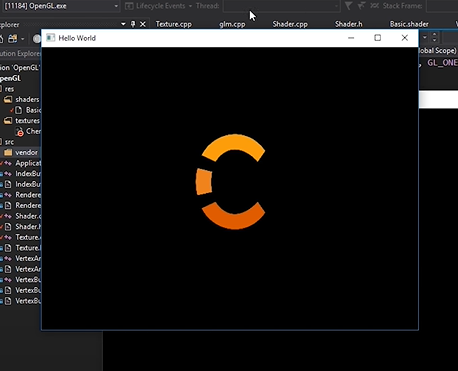

<제대로 된 비율로 렌더링되는 걸 볼 수 있다>

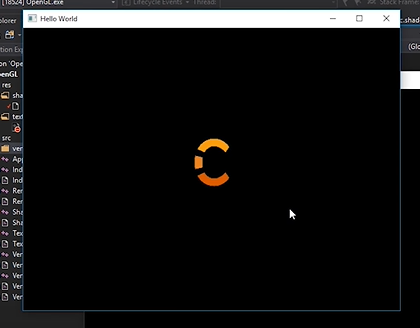

<만약 glm::ortho(-4.0f, 4.0f, -3.0f, 3.0, ... ) 로 설정한다면 크기가 작아지는 것을 볼 수 있다.>

Projection Matrix 및 Model Matrix, View Matrix에 대해서는 다음 포스트에서 다루도록 하겠다.
